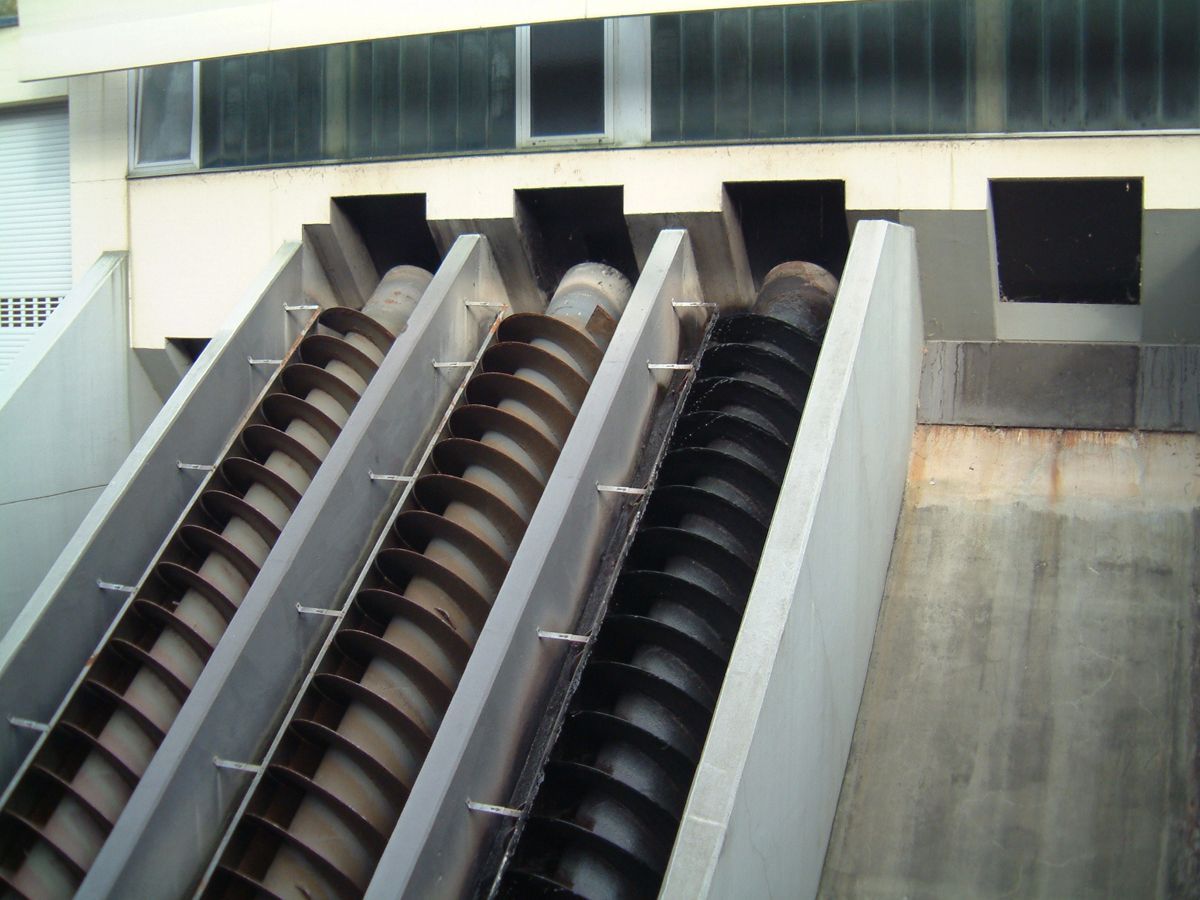

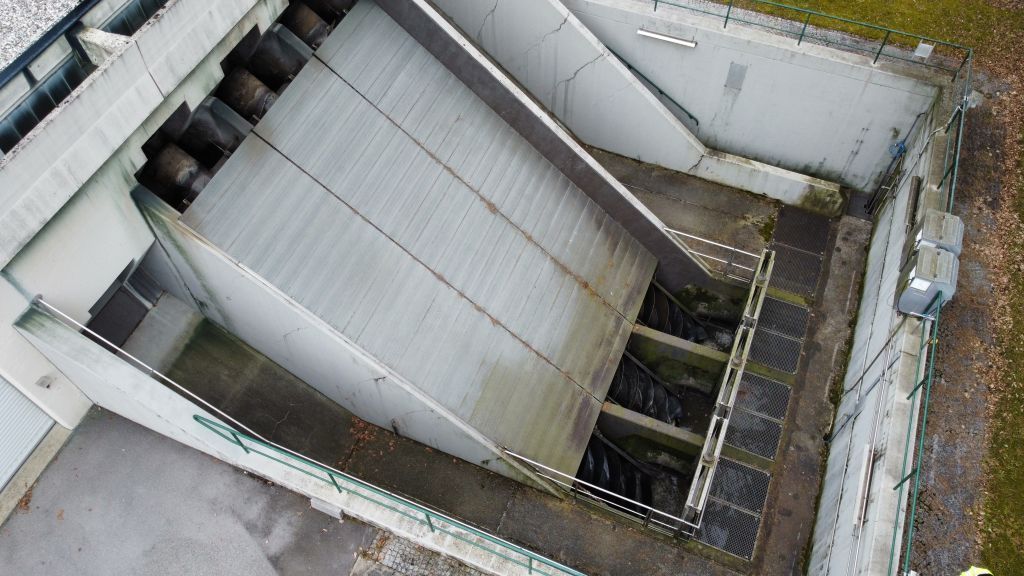

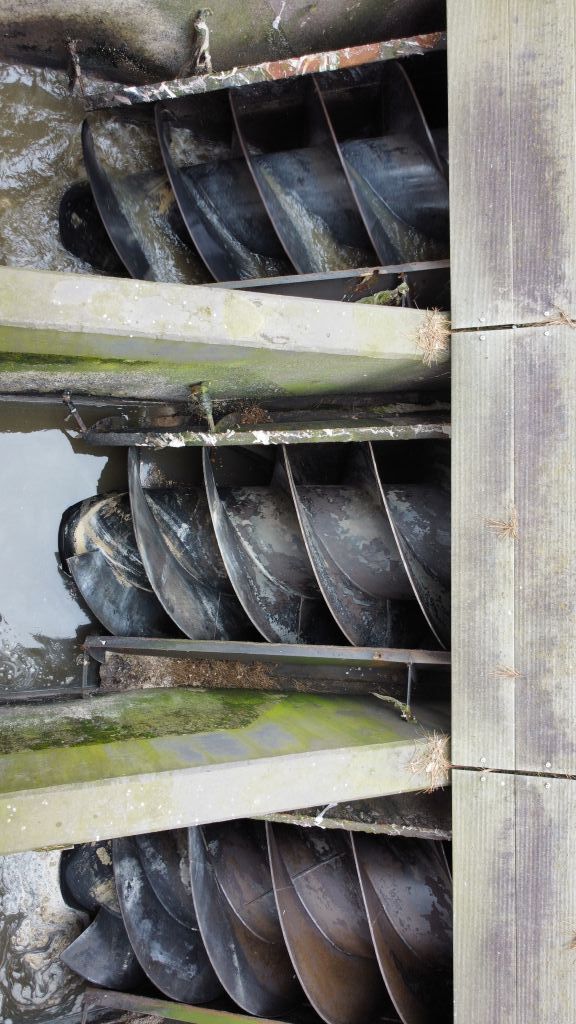

Zulaufhebewerk:

Das Zulaufhebewerk besteht aus 3 Schneckenpumpen mit einer Förderhöhe von 4,8m und einer Fördermenge von insgesamt 1500l/s. Angetrieben werden sie von je einem Elektromotor mit einer Leistung von 60kW. Das Hebewerk beruht auf dem Prinzip der Archimedischen Schraube

und ist dadurch im Gegensatz zu anderen Pumpen wartungsarm. Das Rohabwasser enthält an dieser

Stelle sehr viele Grobstoffe und Verunreinigungen die jetzt nach und nach entfernt werden.

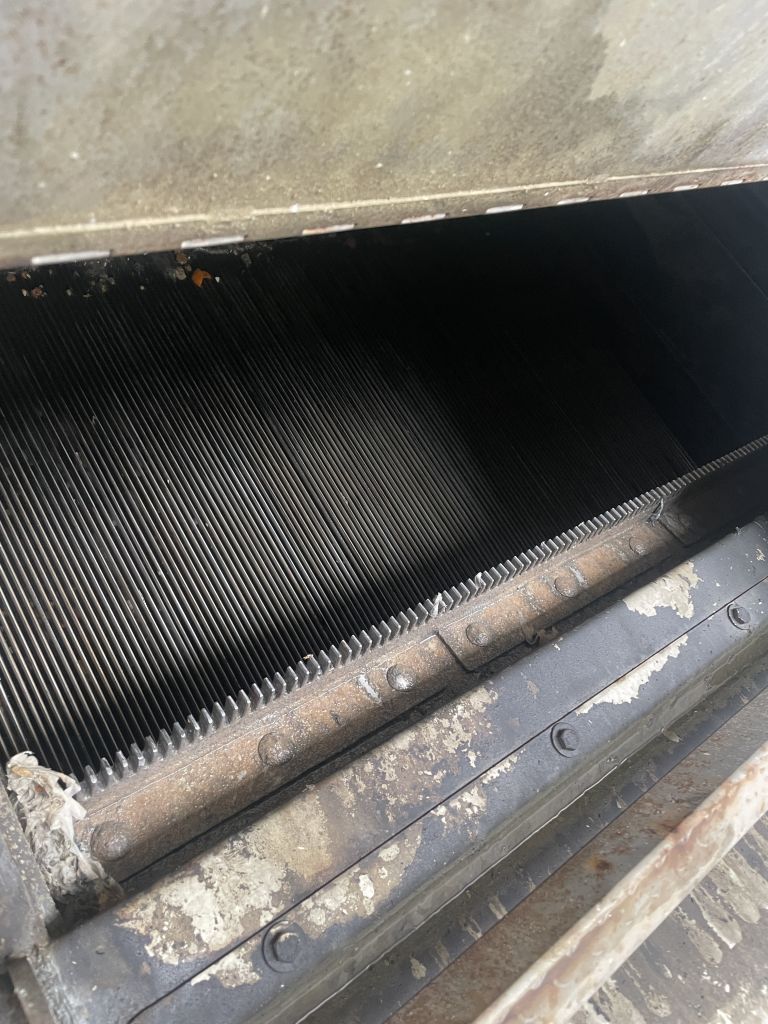

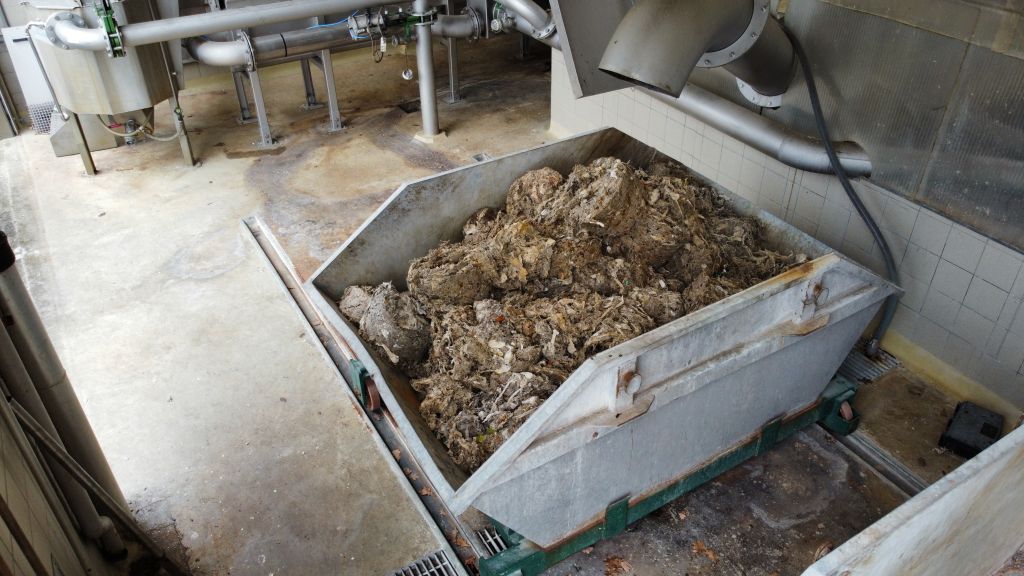

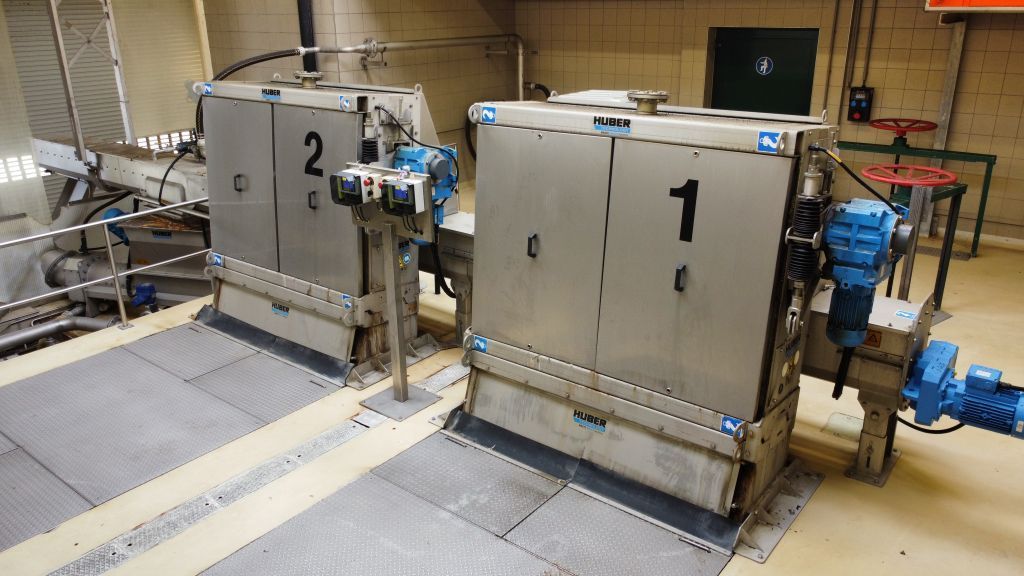

Rechenanlage:

Um das Abwasser von Grobstoffen wie etwa Feuchttüchern

zu reinigen werden zwei Rechen mit einem Stababstand von 6mm eingesetzt. Der anfallende Müll wird gewaschen (von organischen Bestandteilen befreit), gepresst und in Container verladen. Leider landen immer wieder Gegenstände im Abwasser die dort nichts verloren

haben und bereiten uns viel Arbeit und vor allem hohe Kosten.

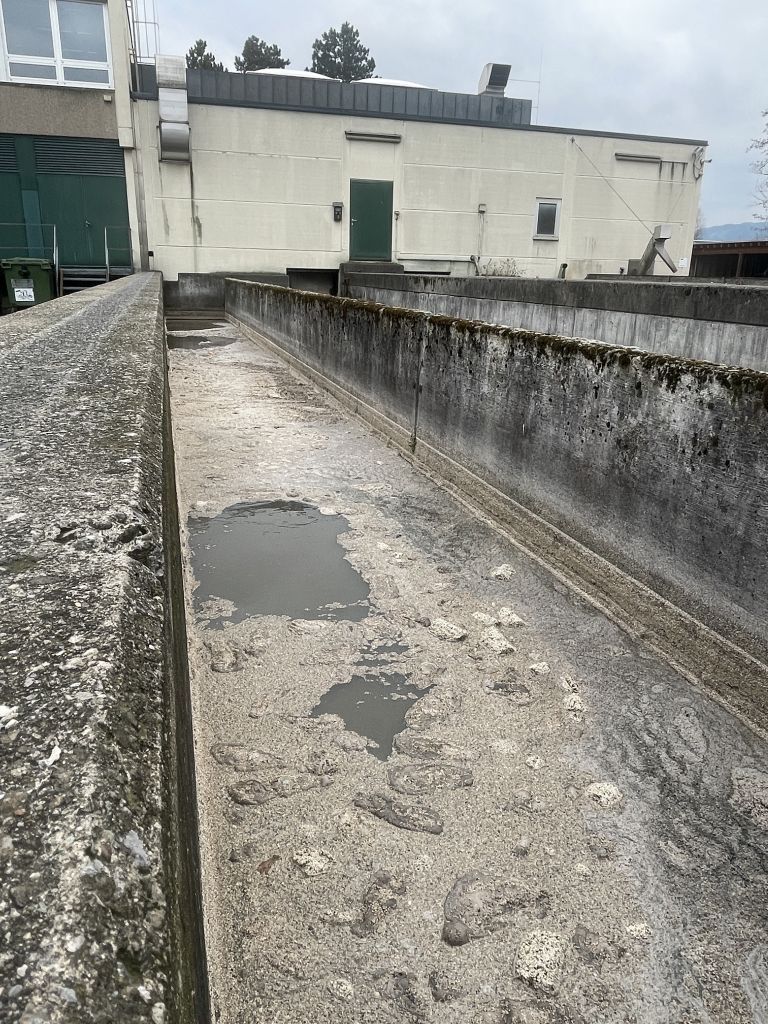

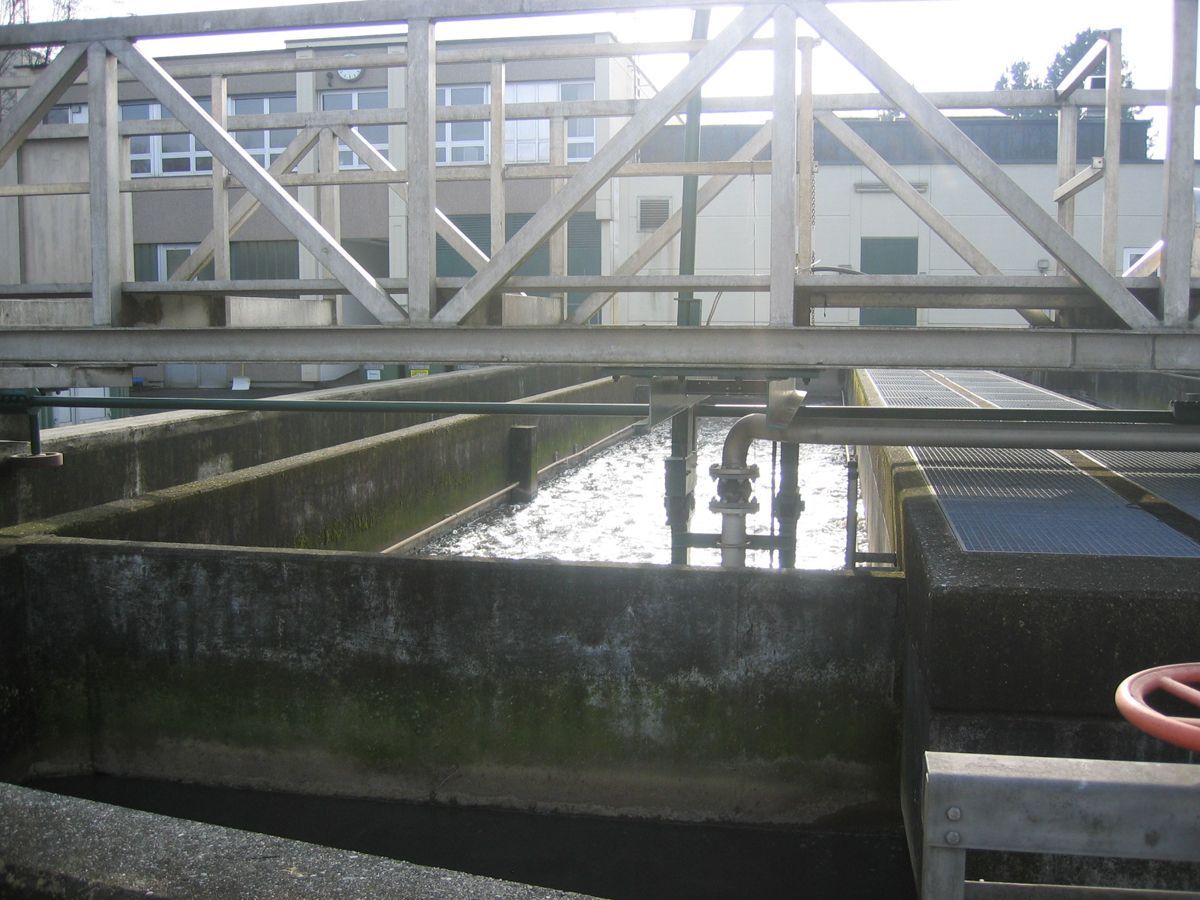

Sand und Fettfang:

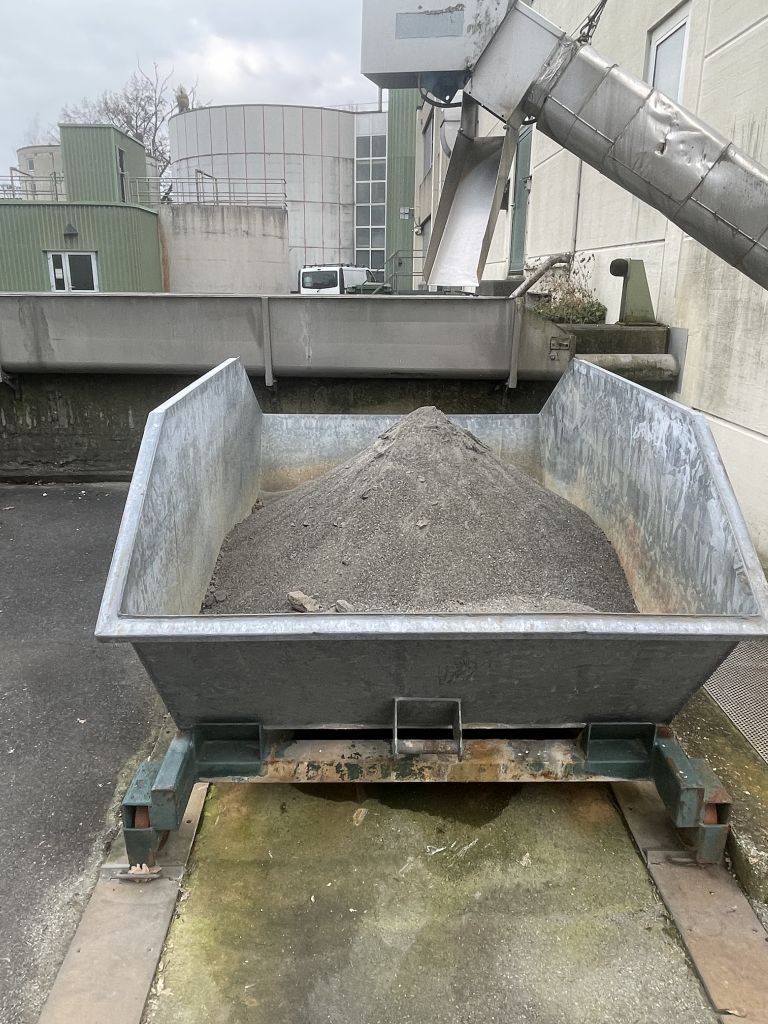

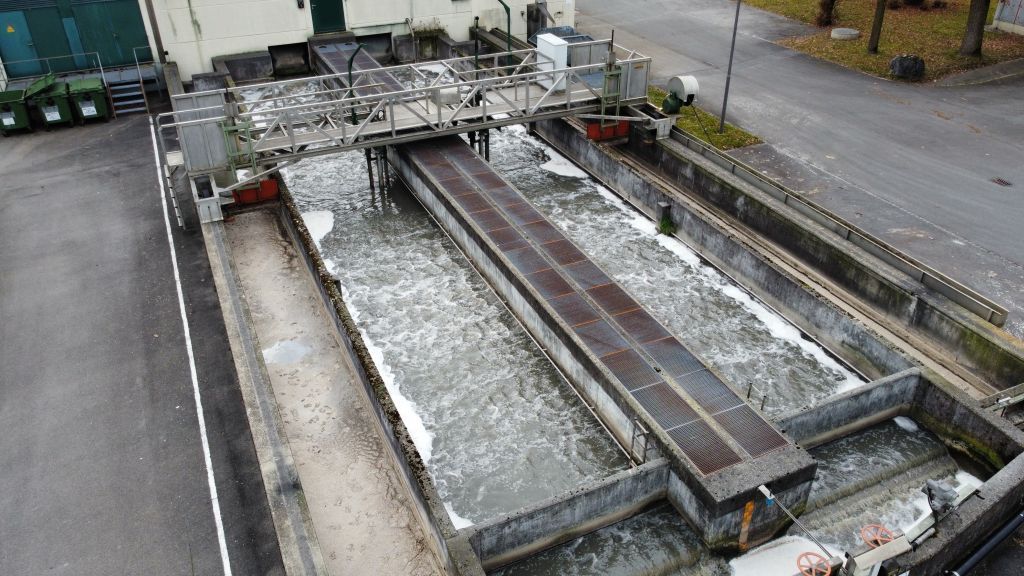

Zwei belüftete Walzensandfänge trennen das Abwasser von Sand, der z.B. bei Baustellen anfällt und Fett das wiederum beim Kochen verwendet wird. Mittels Pumpen wird der Sand wieder nach oben gepumpt, von etwaiger Organik

getrennt und gewaschen in einen Container verladen.

Das Fett wird im Faulturm zu Faulgas umgewandelt und

daraus Energie gewonnen.

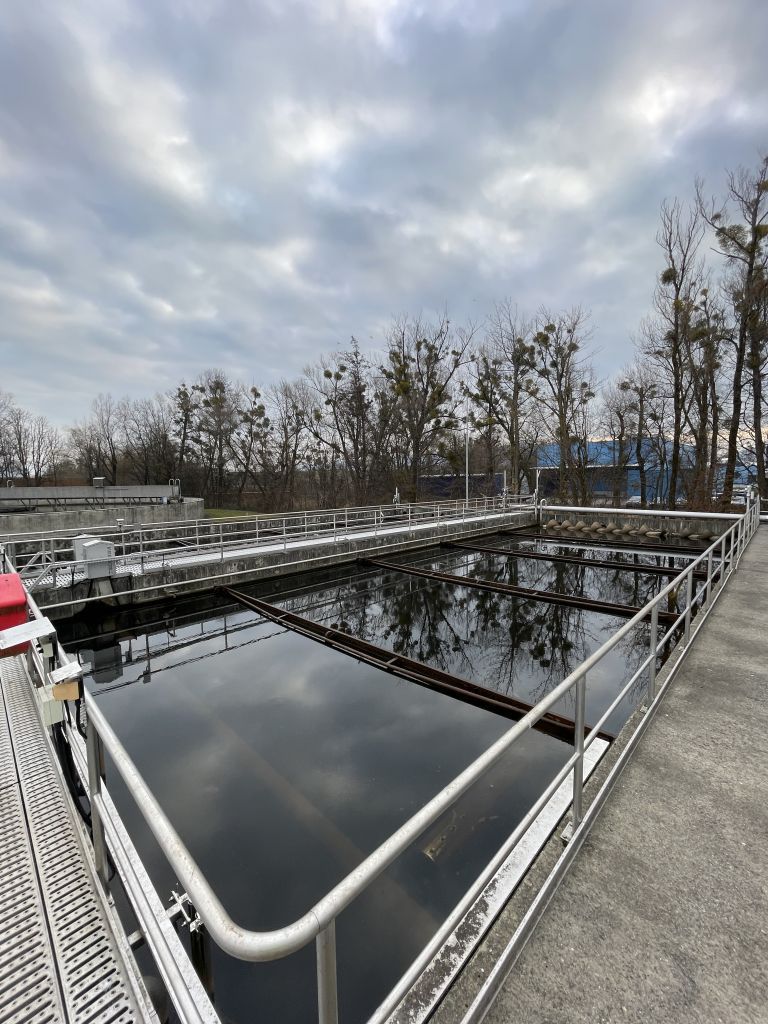

Vorklärbecken:

Das Vorklärbecken mit einem Volumen von 1300m³ ist

die letzte Stufe der mechanischen Reinigung.

Hier wird durch sehr langsame Fließgeschwindigkeiten

(ca.1,5cm/s) das Absetzen von Grobstoffen erreicht.

Diese Grobstoffe werden später, zusammen mit dem Fett aus dem Sand- und Fettfang der Gasfaulung zugeführt.

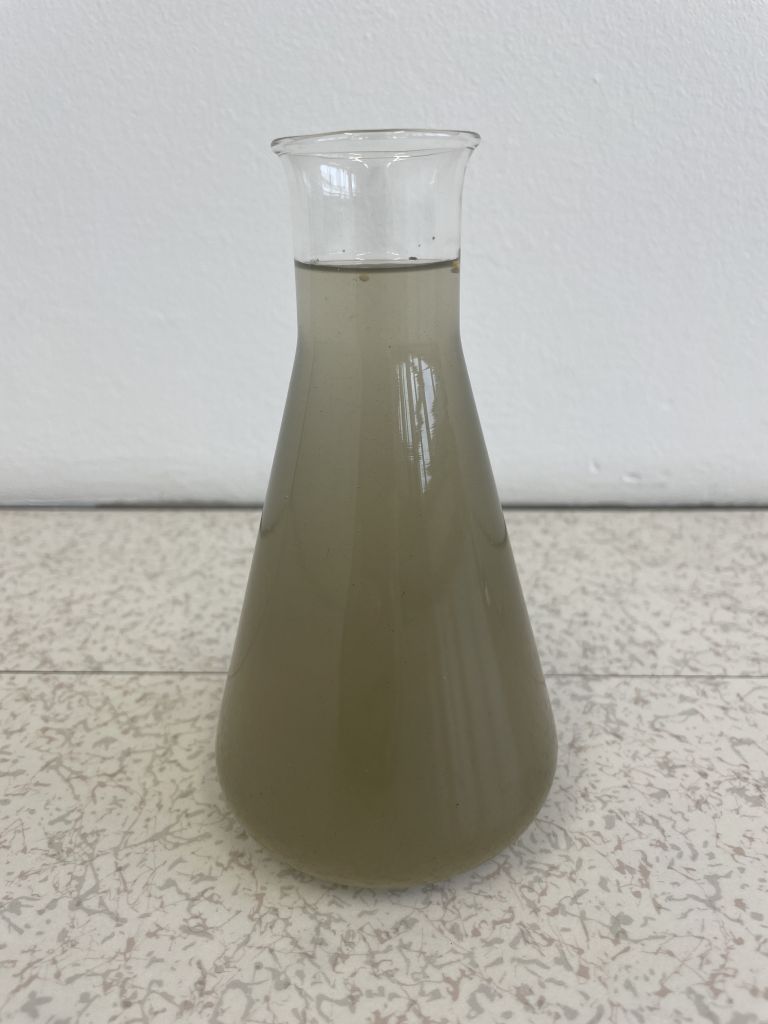

Das Abwasser ist immer noch sehr trüb, was sich aber im

nächsten Schritt ändern wird.

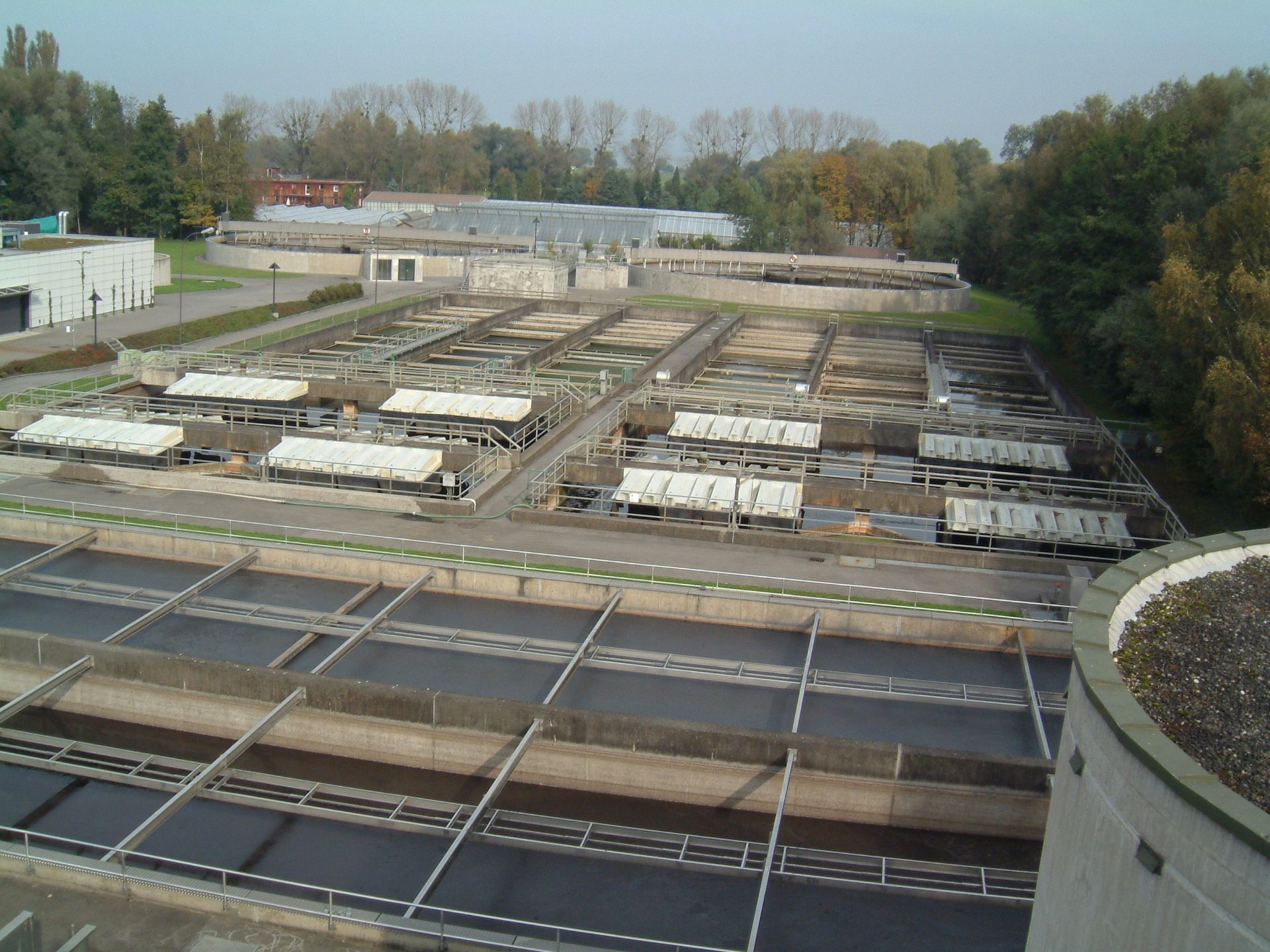

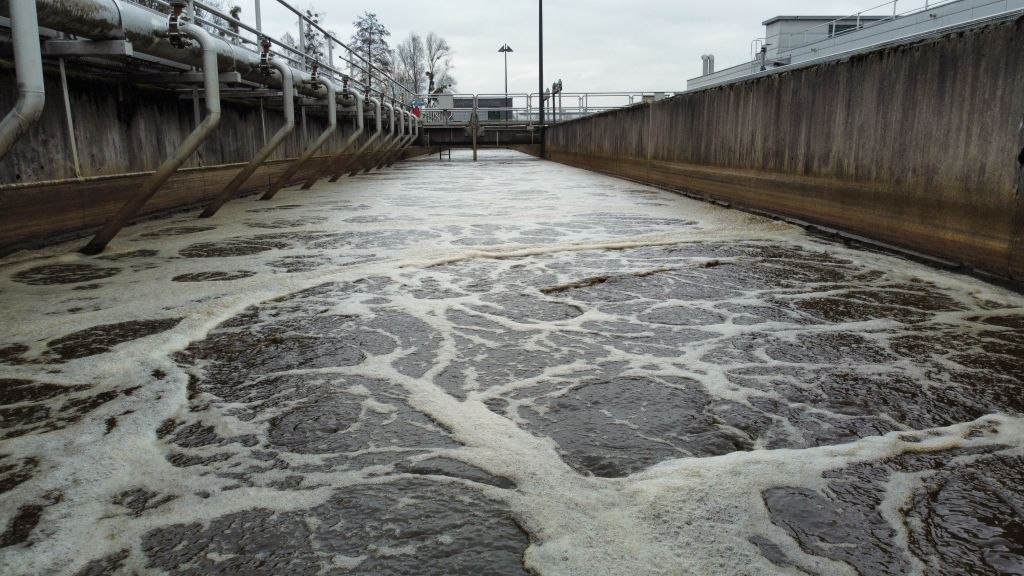

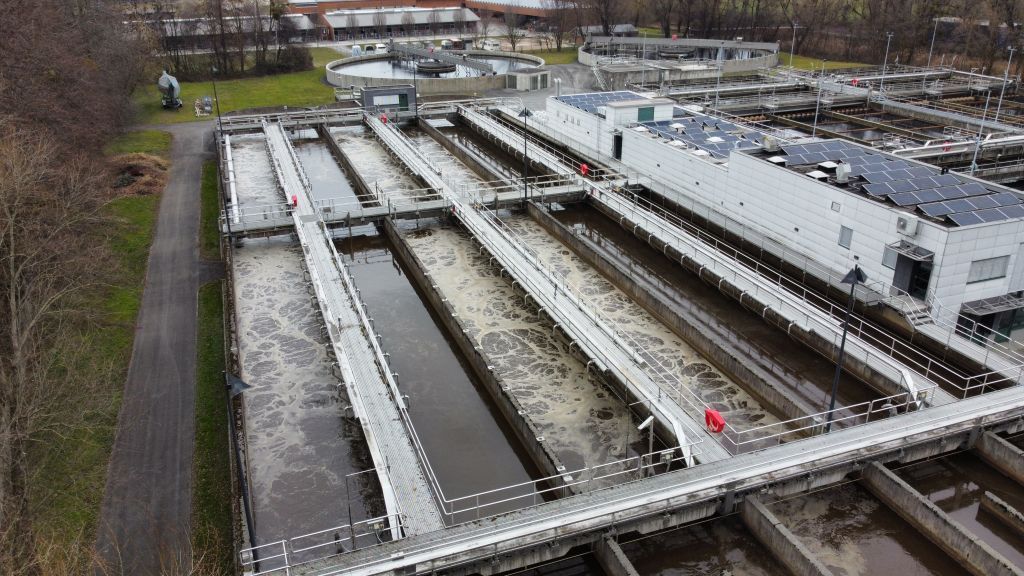

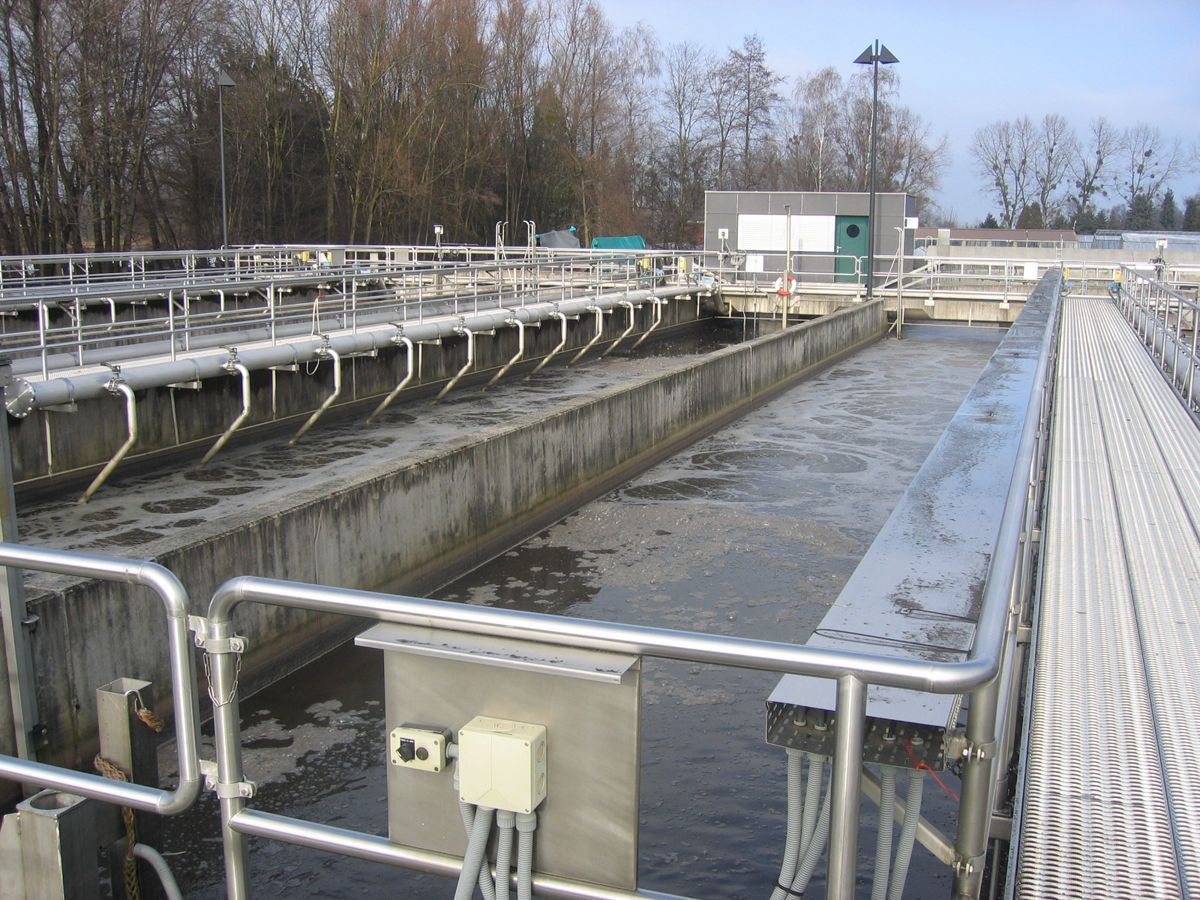

Belebungsbecken:

In insgesamt fünf sogenannten  Belebungsbecken

mit einem Volumen von knapp 20.000m³ werden Kohlenstoff,

sowie Ammonium/Ammoniak  (Fischgift) und der im

Nitrat gebundene Stickstoff (führt zu Algenwachstum)

entfernt. Millionen kleiner Mikroorganismen sorgen so

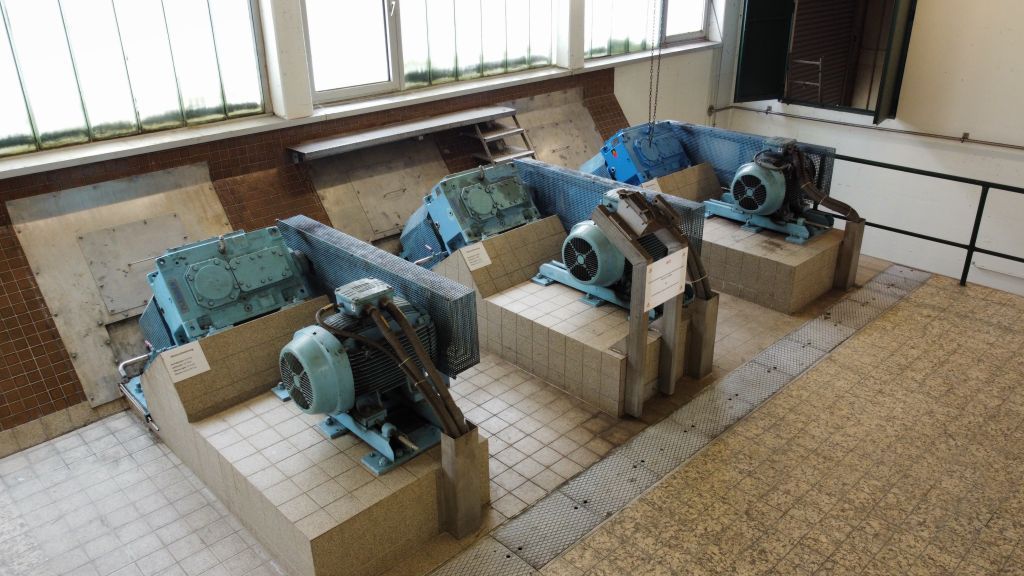

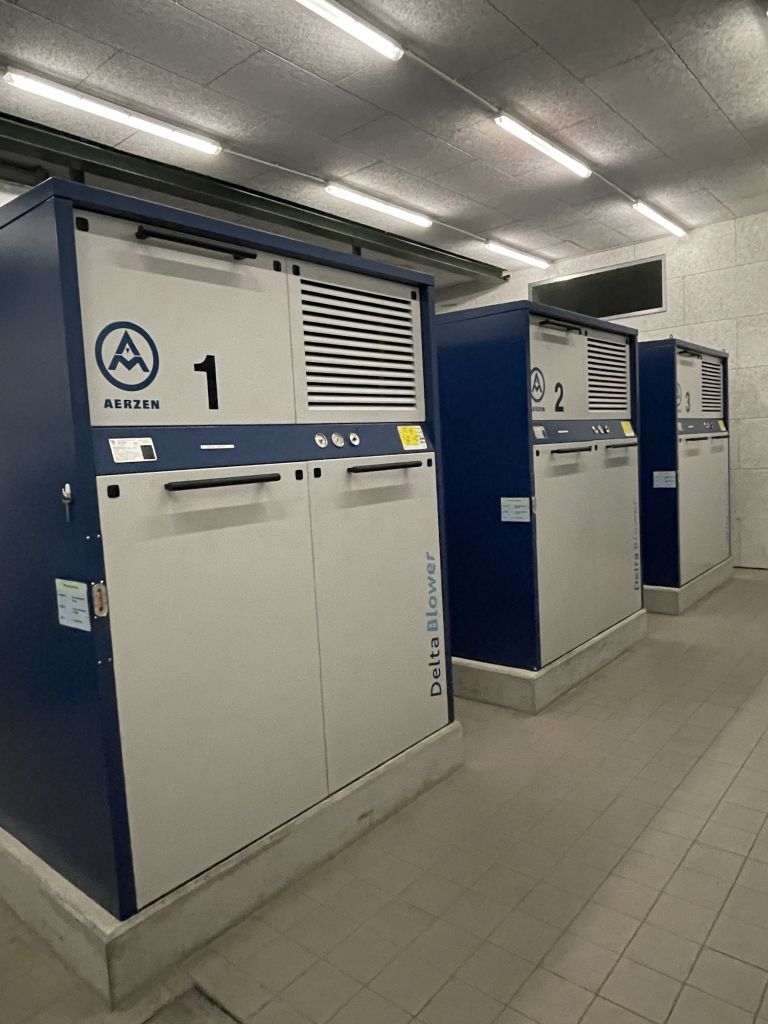

dafür, dass ein wesentlicher Teil der Verunreinigungen aus dem Abwasser geklärt werden. Da einigen dieser Bakterien auf gelösten Sauerstoff angewiesen sind, muss Luft eingeblasen werden. Dies geschieht mit elektrischen

Drucklufterzeugern welche eine Leistung zwischen 18,5kW und 110kW aufweisen und über eine intelligente Steuerung je nach Sauerstoffbedarf geregelt werden können.

Phosphorelimination:

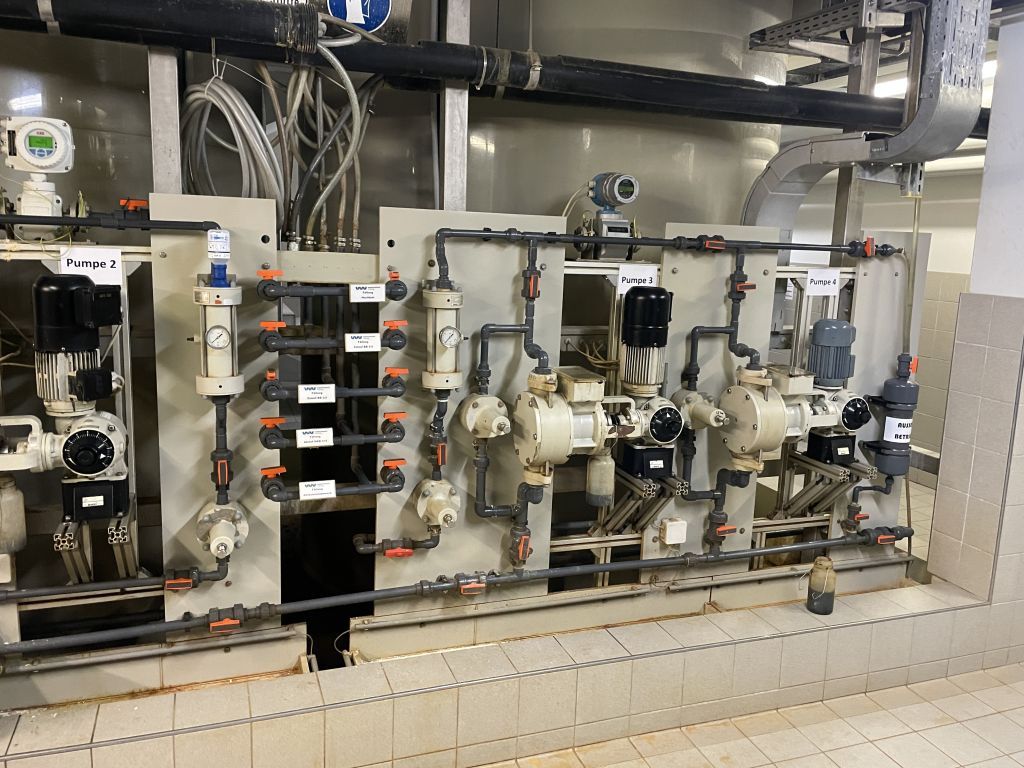

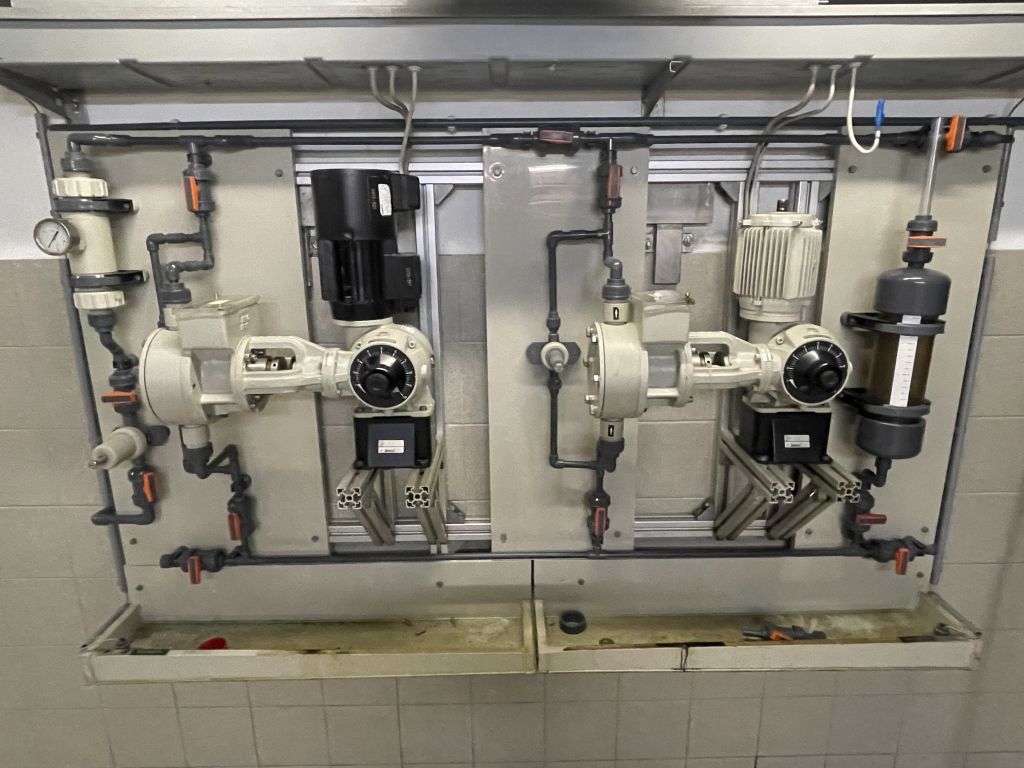

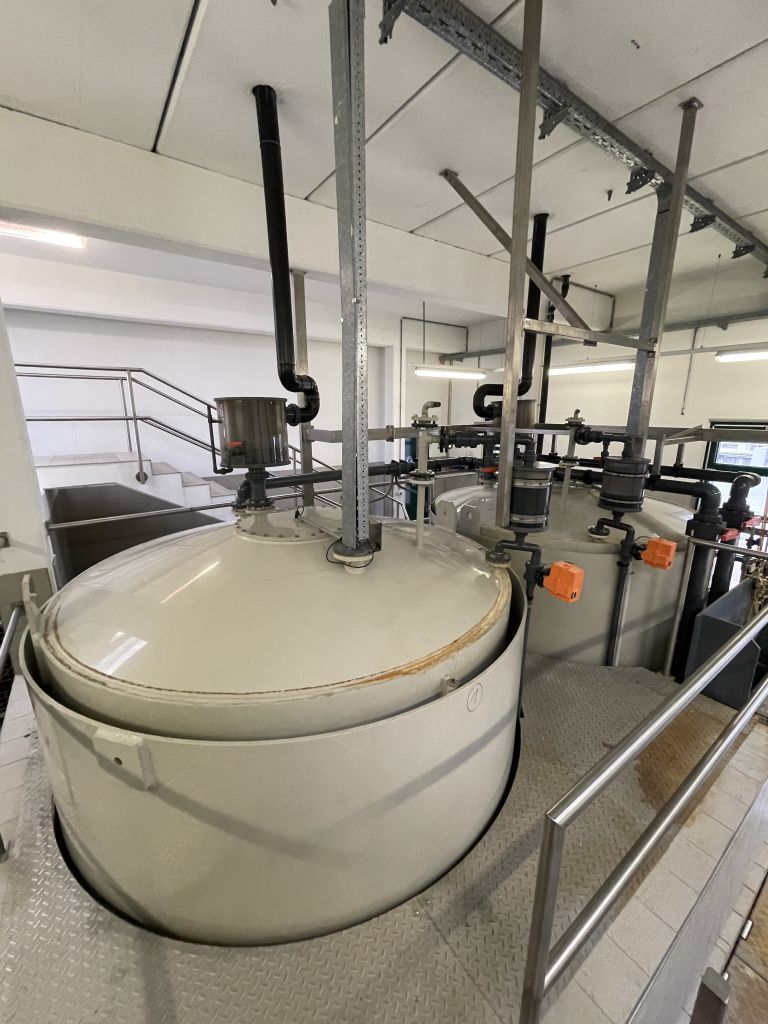

Dadurch begründet das der Phosphor (starker Dünger) bei uns biologisch nur zum Teil abgebaut werden kann (zu kalt), muss auf die chemische P- Fällung zurückgegriffen werden. Mittels Dosierpumpen wird Eisen (II)- Sulfat (ungiftig!) in das Abwasser eingebracht und so der Phosphor an die Bakterienmasse gebunden und in weiterer Folge der Schlammbehandlung zugeführt. Zur Lagerung des Eisensalzes werden zwei Tanks mit je 20m³ verwendet.

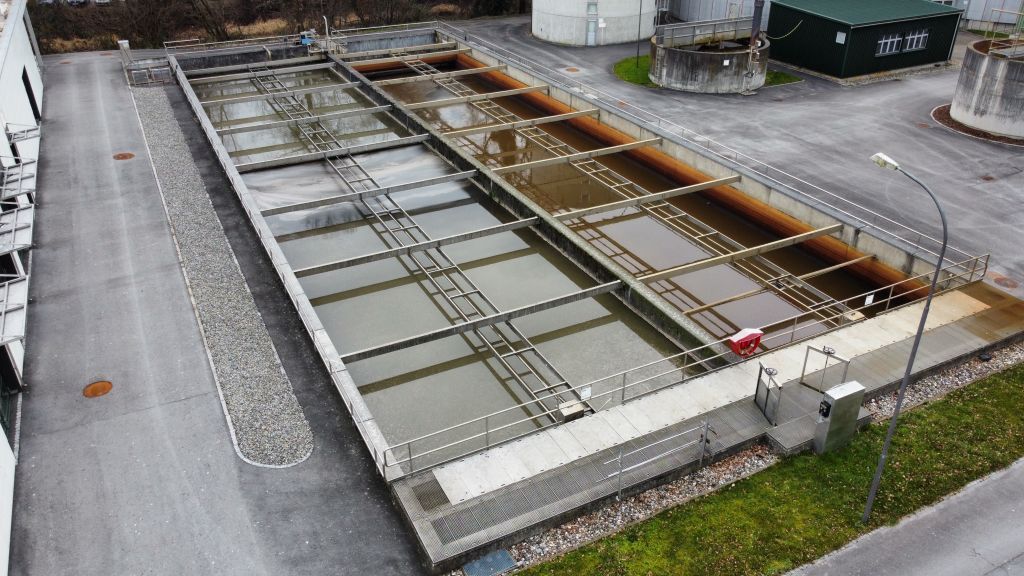

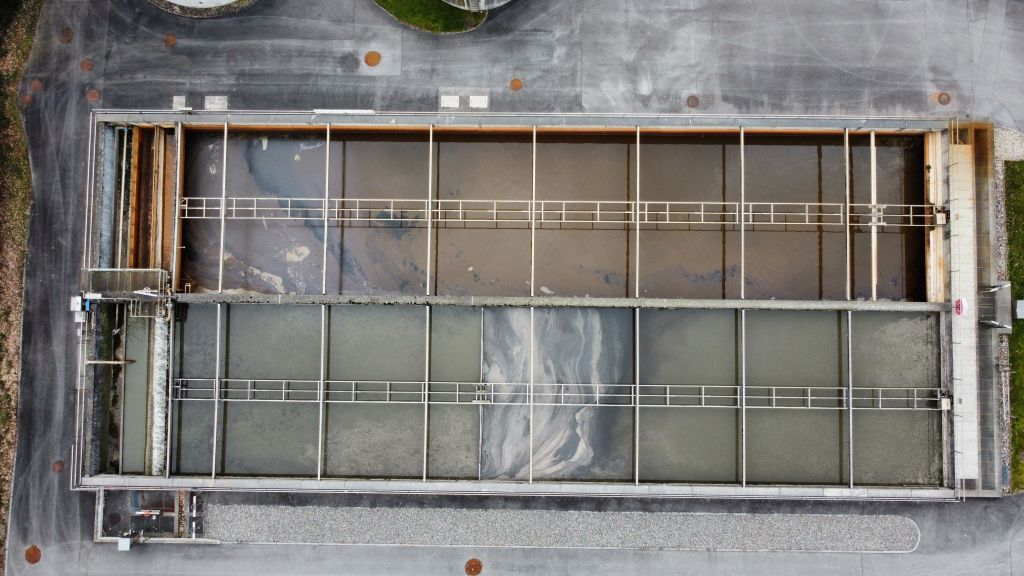

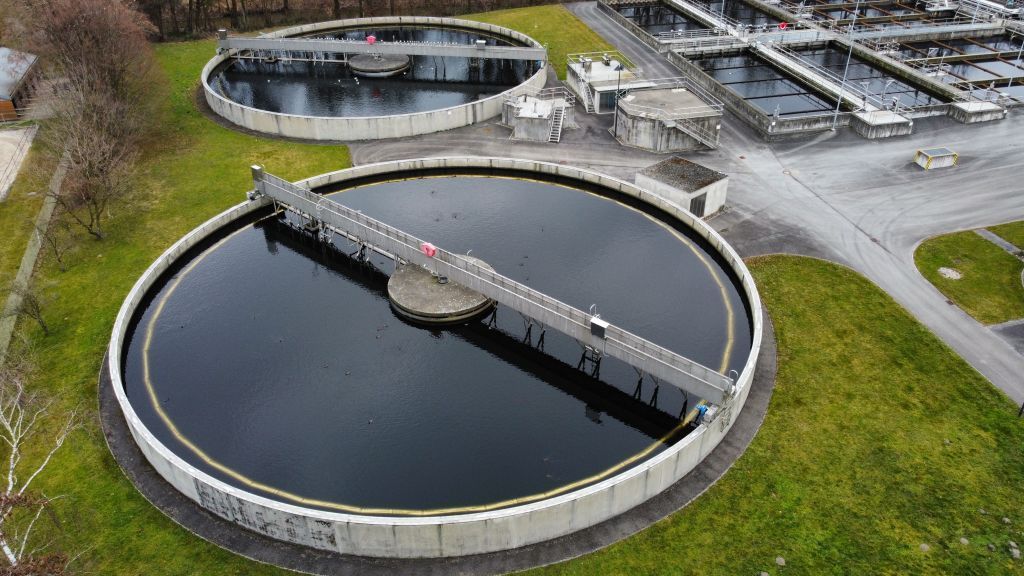

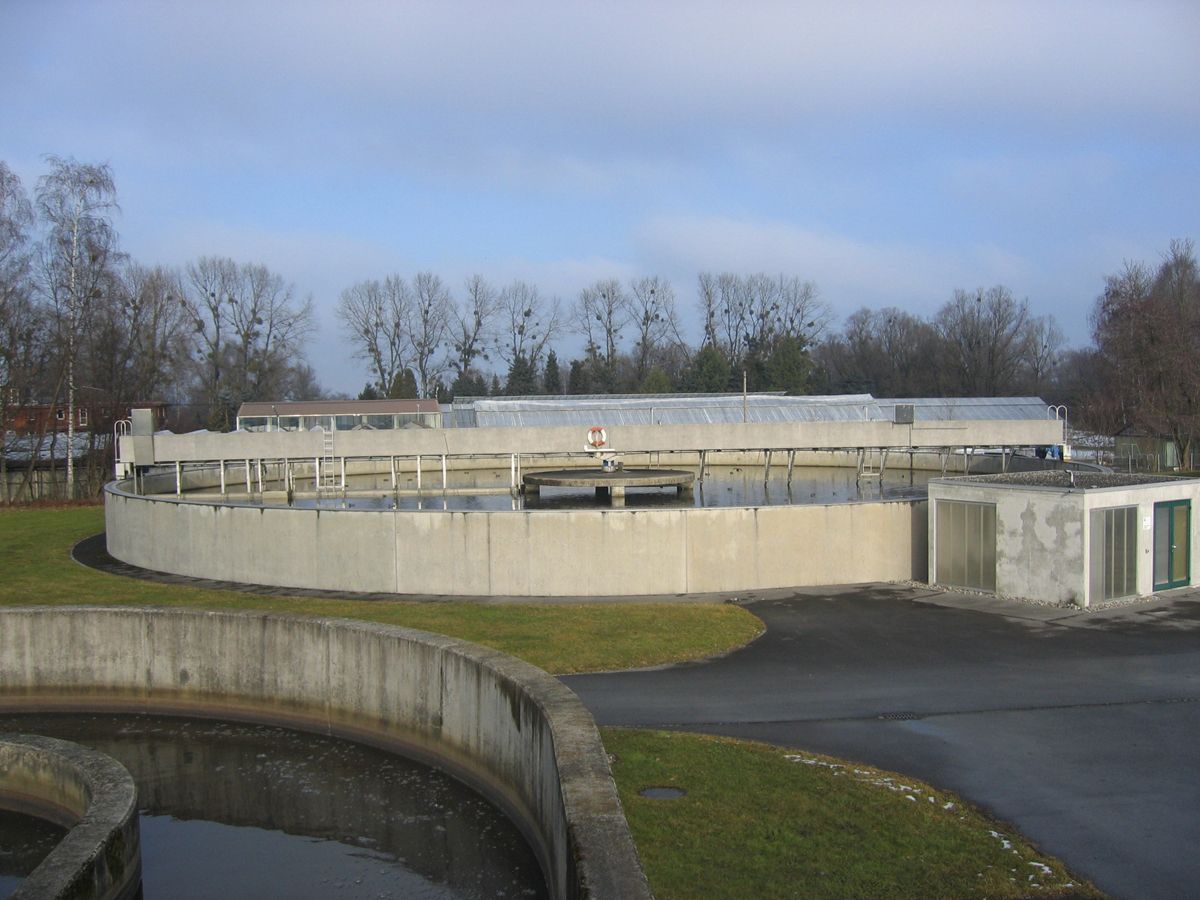

Für die Nachklärung stehen vier Becken mit insgesamt 14.000m³ Fassungsvermögen bereit. Hier wird das gereinigte Abwasser von der Bakterienmasse getrennt  und in den Vorfluter (Dornbirner Ache) eingeleitet. Das Abwasser ist zwar zu einem hohen Grad gereinigt kann aber nicht als

Trinkwasser genutzt werden da immer noch zu viele Keime enthalten sind. Die Bakterienmasse wird jetzt ebenfalls

der Schlammbehandlung zugegeben.

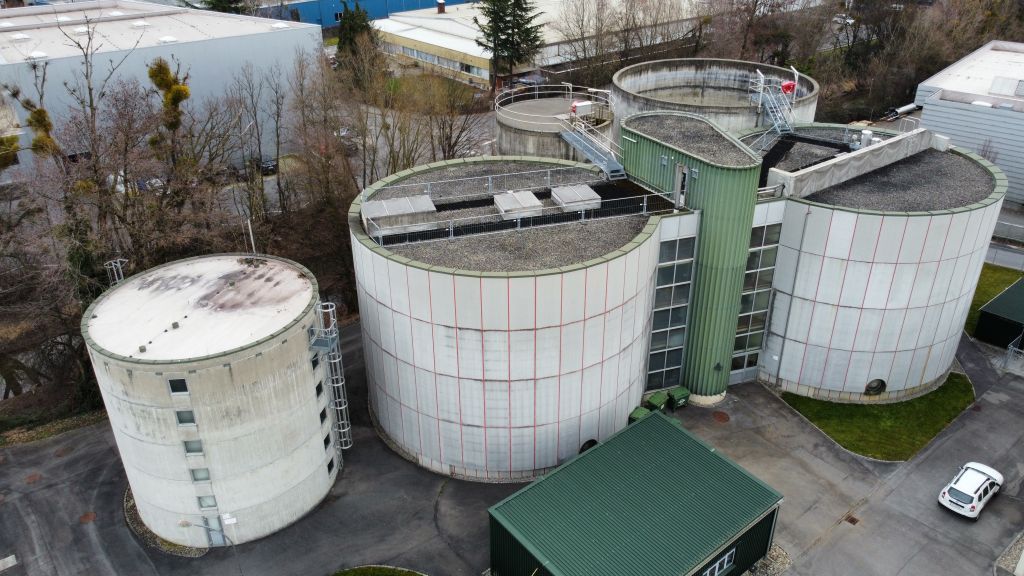

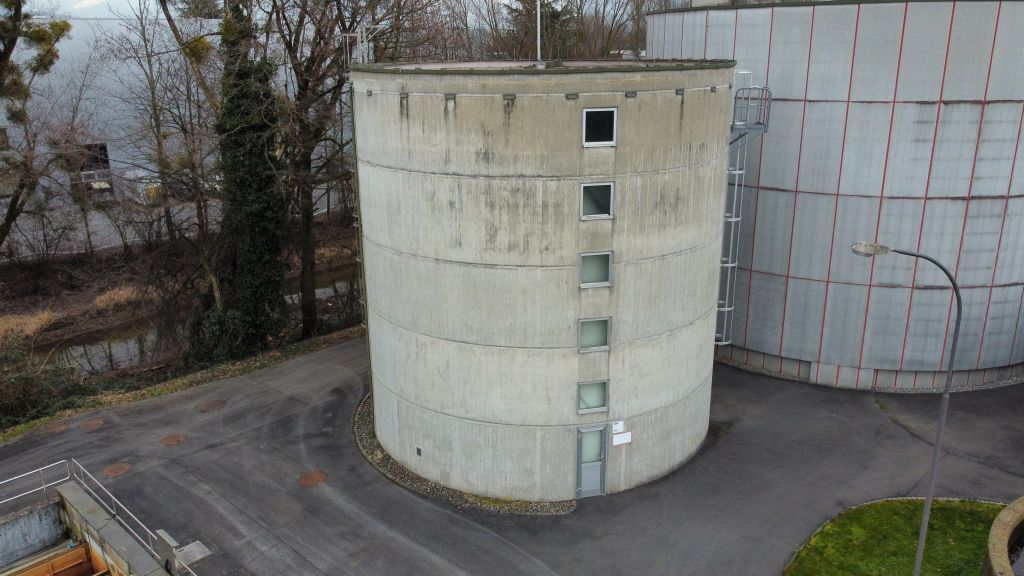

Faultürme:

In zwei Faultürmen wird die Bakterienmasse zusammen

mit dem Fett aus dem Sand- und Fettfang und den abgesetzten Grobstoffen der Vorklärung durch Methan-

produzierende Bakterien zersetzt woraus wiederum Faulgas entsteht.

Gasnutzung:

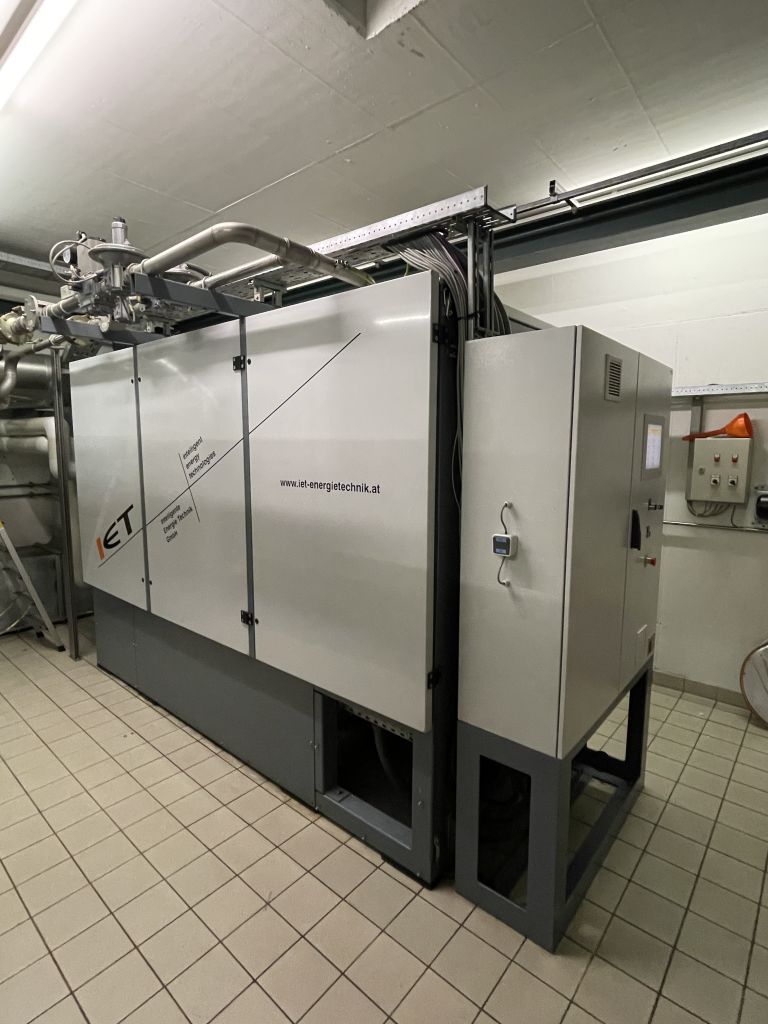

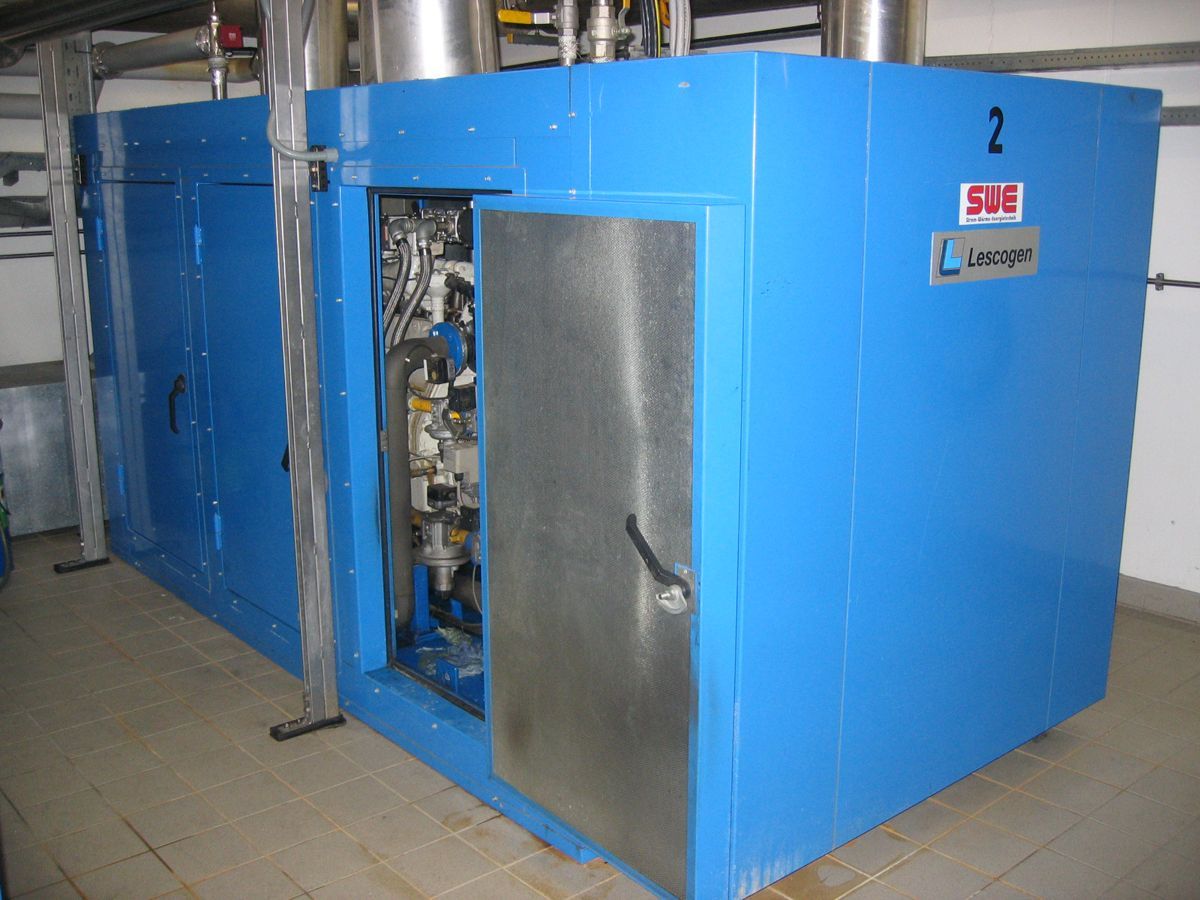

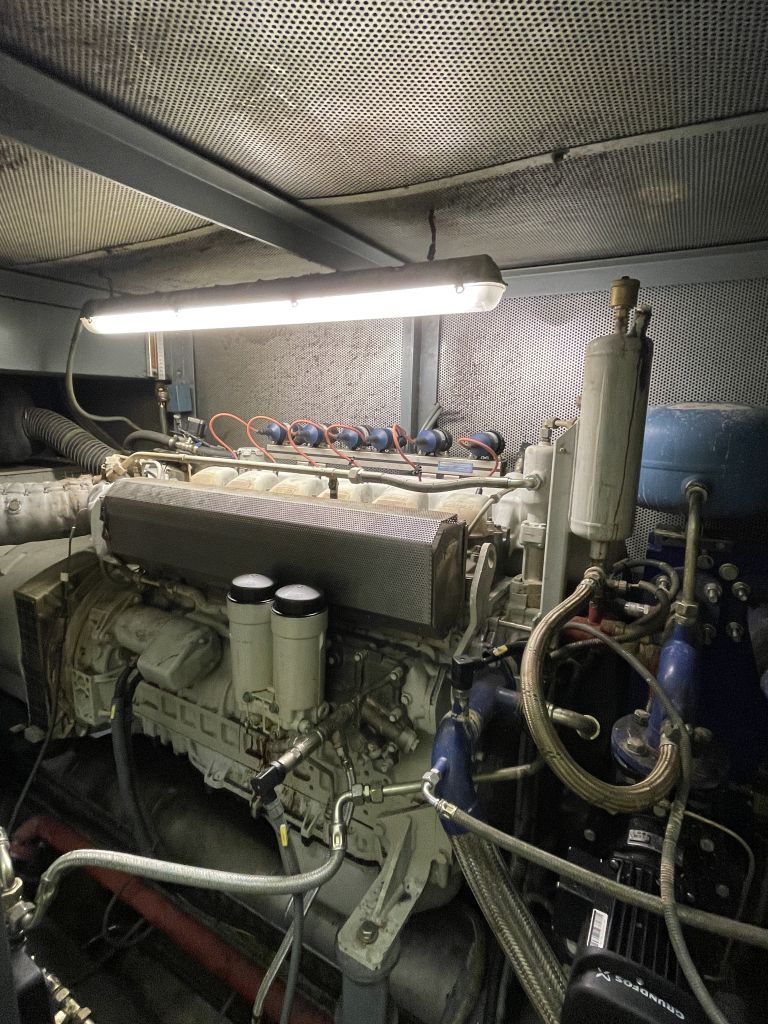

In zwei Blockheizkraftwerken mit je 160kW elektrischer und 220kW thermischer Leistung wird das Faulgas verbrannt und so kostbare Energie gewonnen. Die elektrische Energie

wird ins öffentliche Netz eingespeist und die entstandene thermische Energie wird verwendet um die Faultürme bzw. die Betriebsgebäude zu beheizen. Das Gas wird in einem sogenannten Gassack gelagert und steht so jederzeit zur

Verfügung.

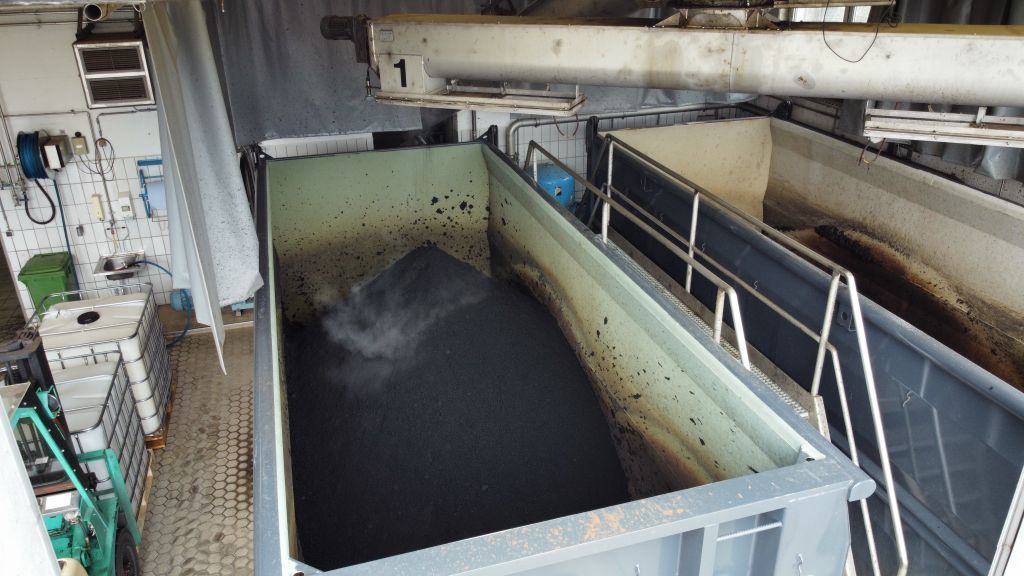

Klärschlammentsorgung:

Einer Zentrifuge werden ca. 30m³/h Klärschlamm zugeführt und so entwässert. Mit einer Trockensubstanz

von ca. 25% wird der Schlamm dann entsorgt bzw. einer Verbrennung zugeführt.

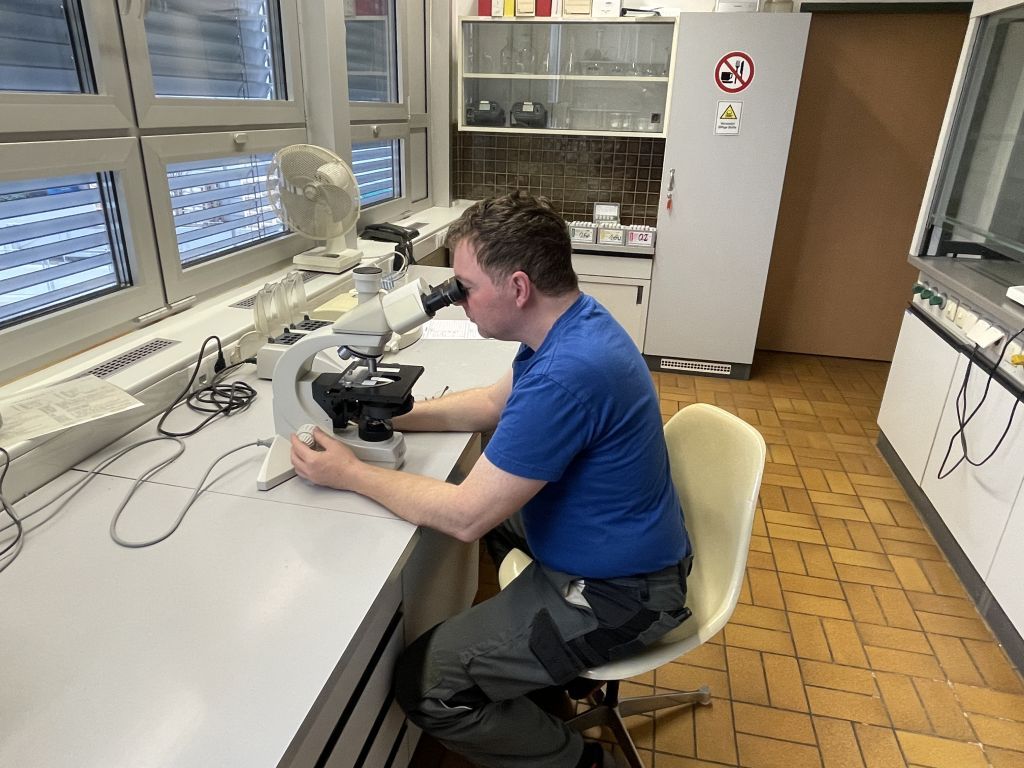

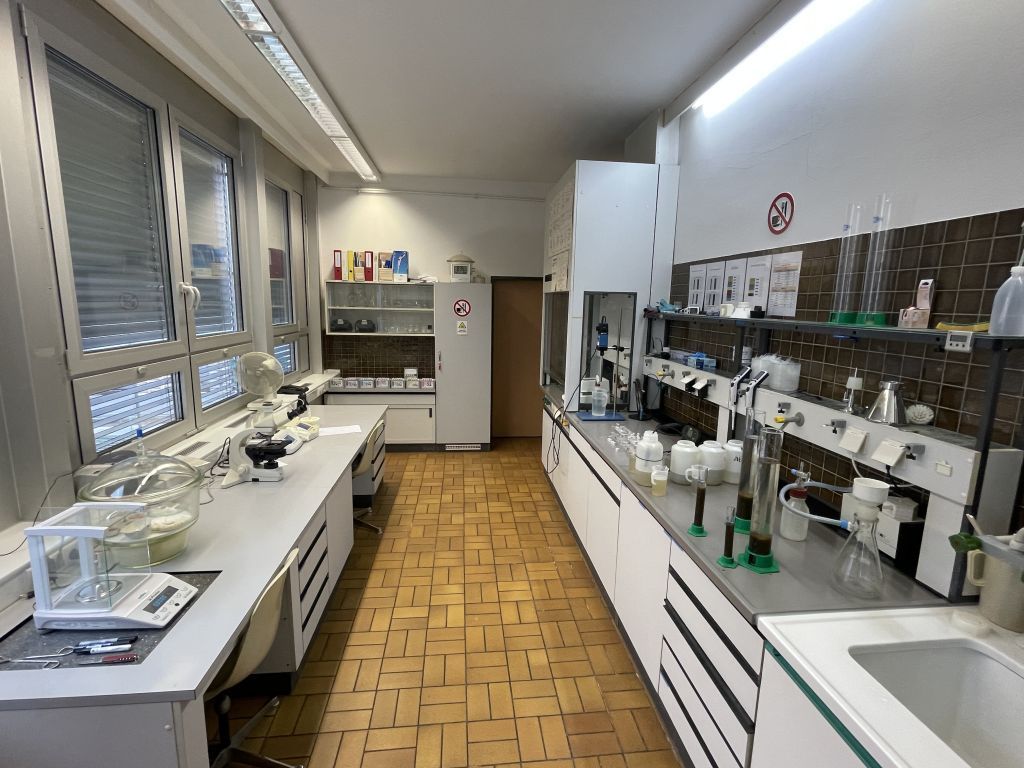

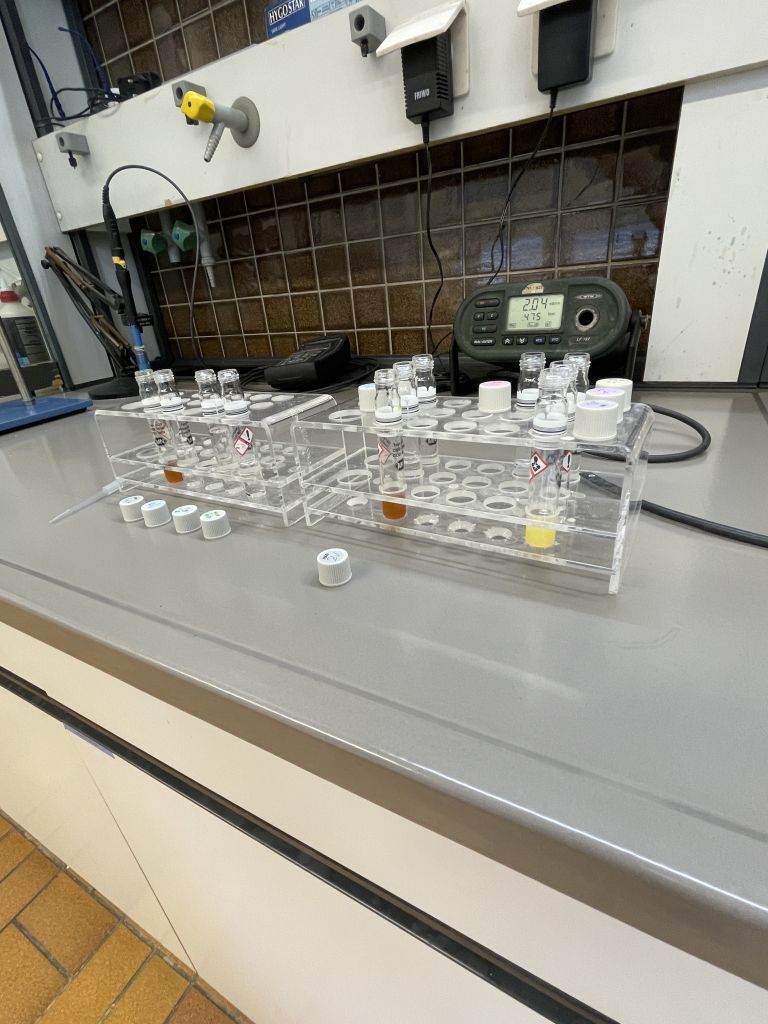

Labor:

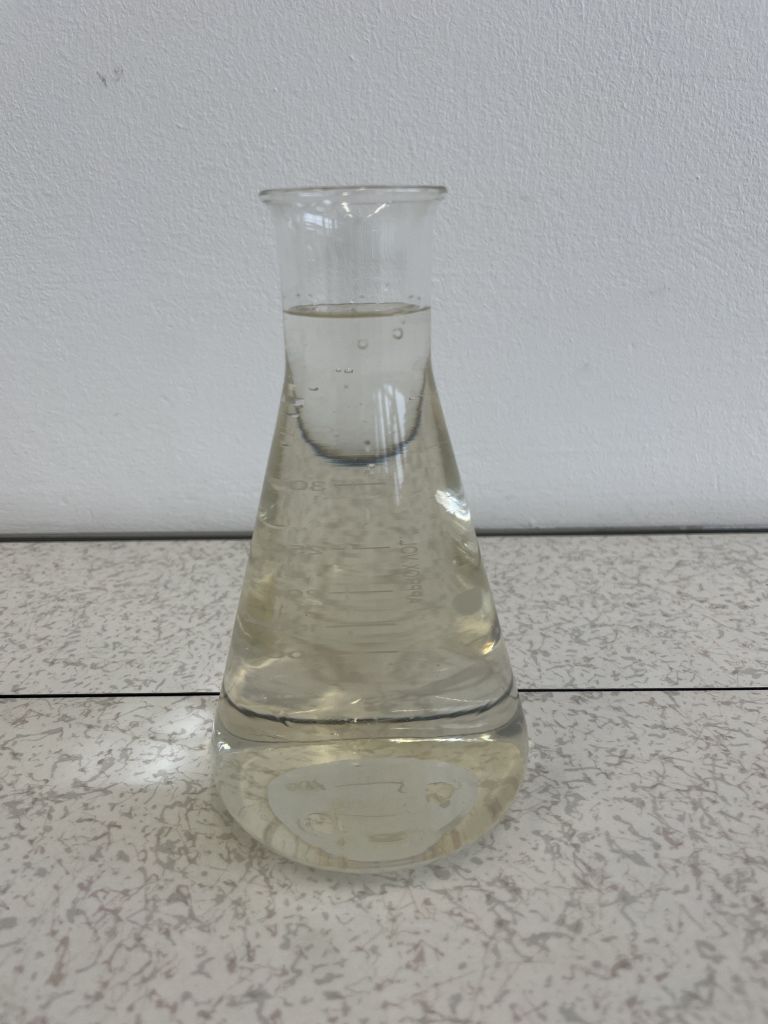

Täglich wird unser Abwasser analysiert und auf die Einhaltung der Grenzwerte kontrolliert. Alle wichtigen Parameter werden von einem Mitarbeiter genauestens überprüft und protokolliert.
